Подготовка системы для гемодиализа на аппарате Фрезениус 4008 -02

Установили фильтр - диализатор, подвесили физраствор с гепарином, разложили магистрали, установили венозную часть магистрали на аппарат.

Фото 348

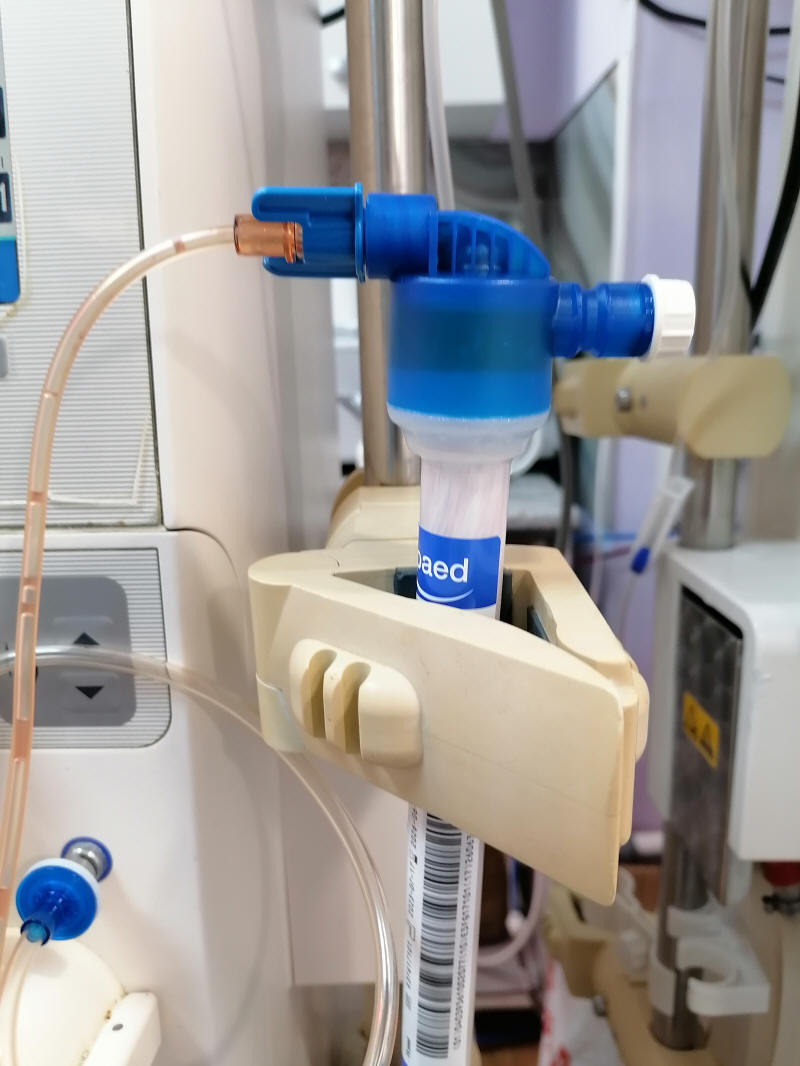

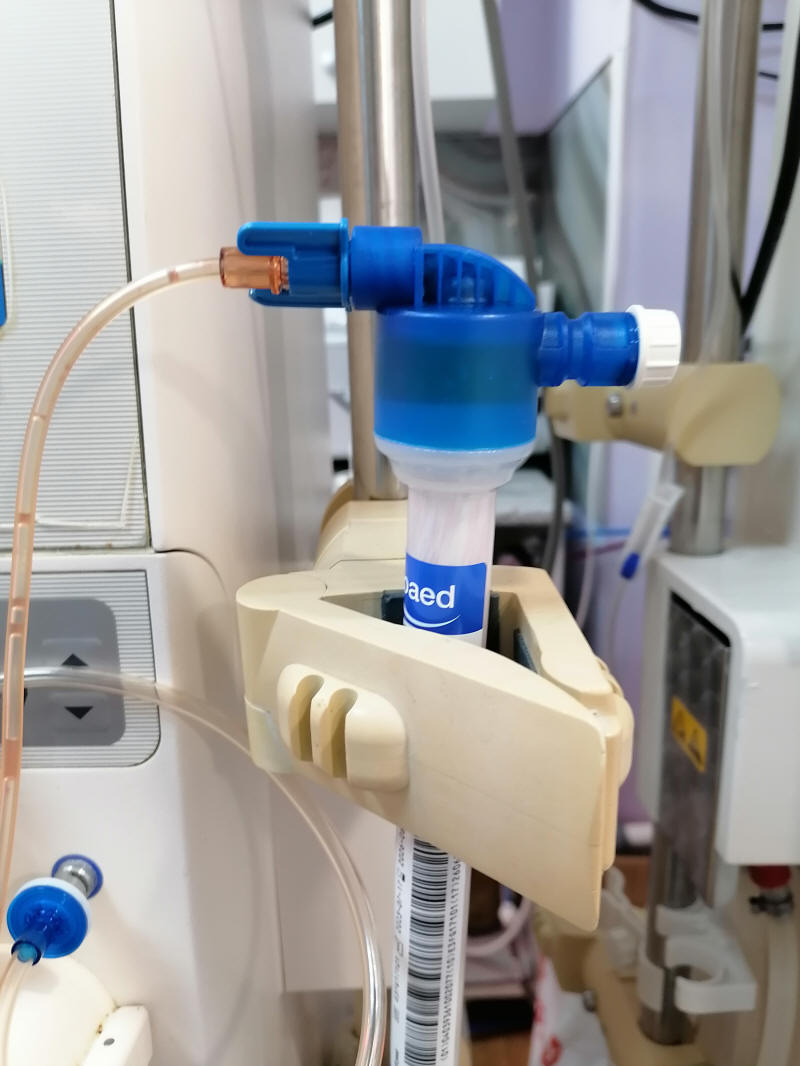

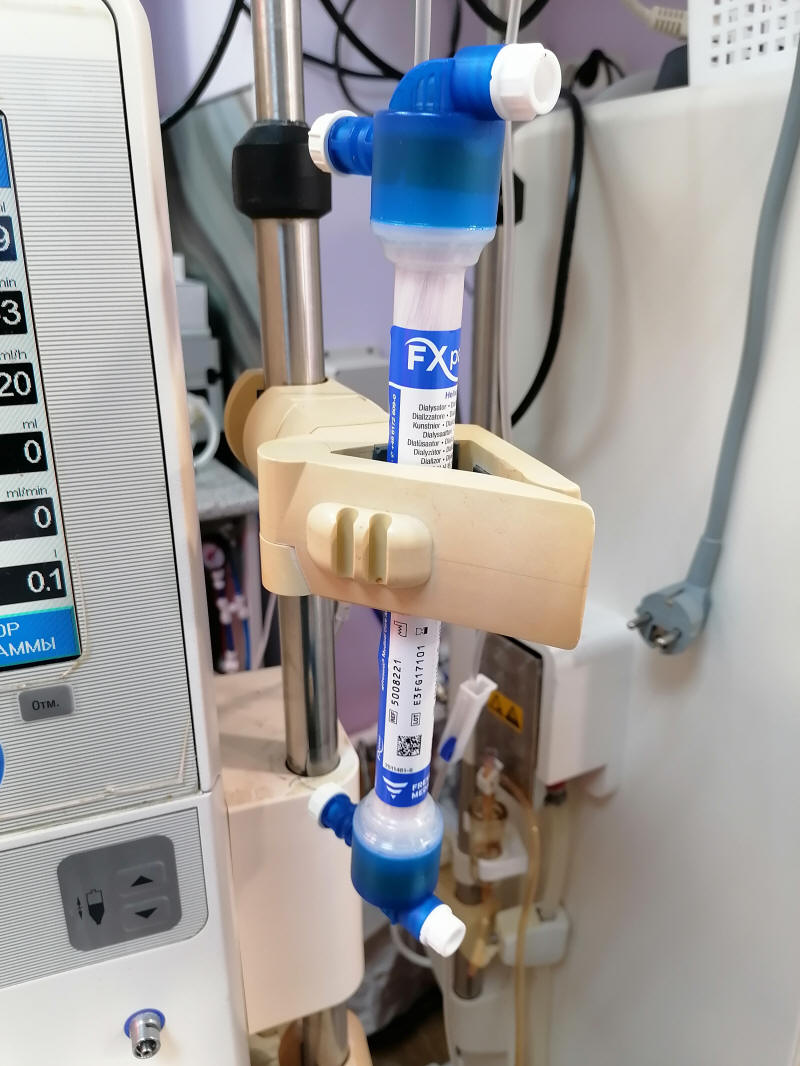

Установили диализатор в держатель. Так чтобы надписи были вверху и правильно читались.

Фото 349

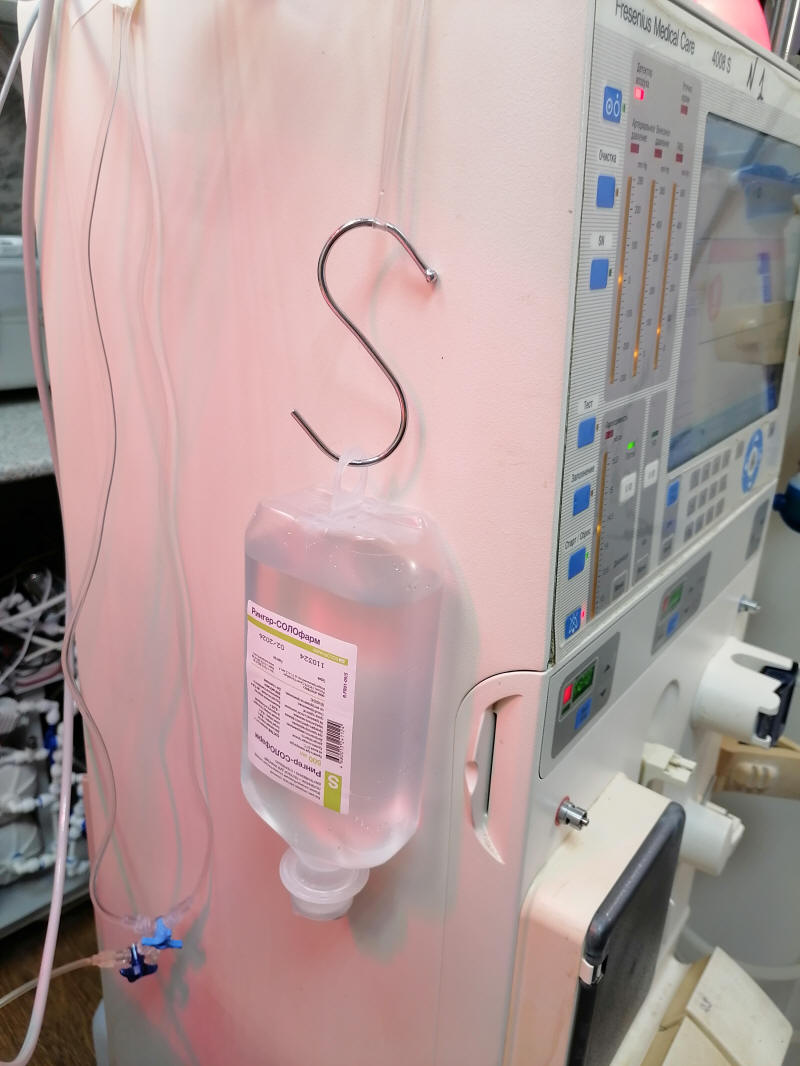

Подвесили физраствор с гепарином.

Фото 350

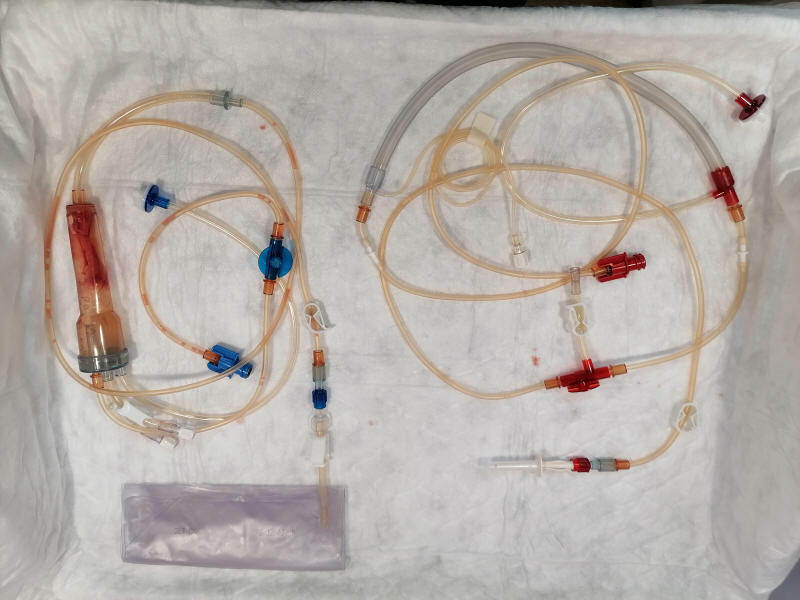

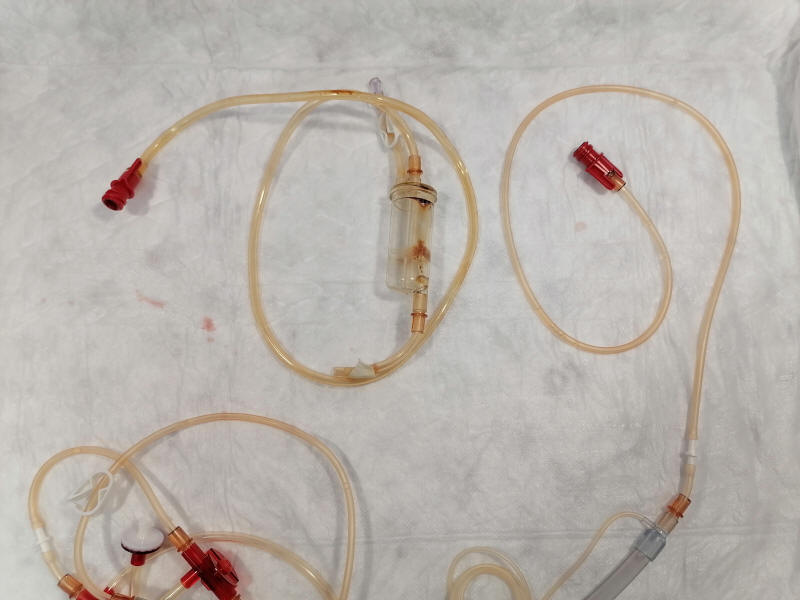

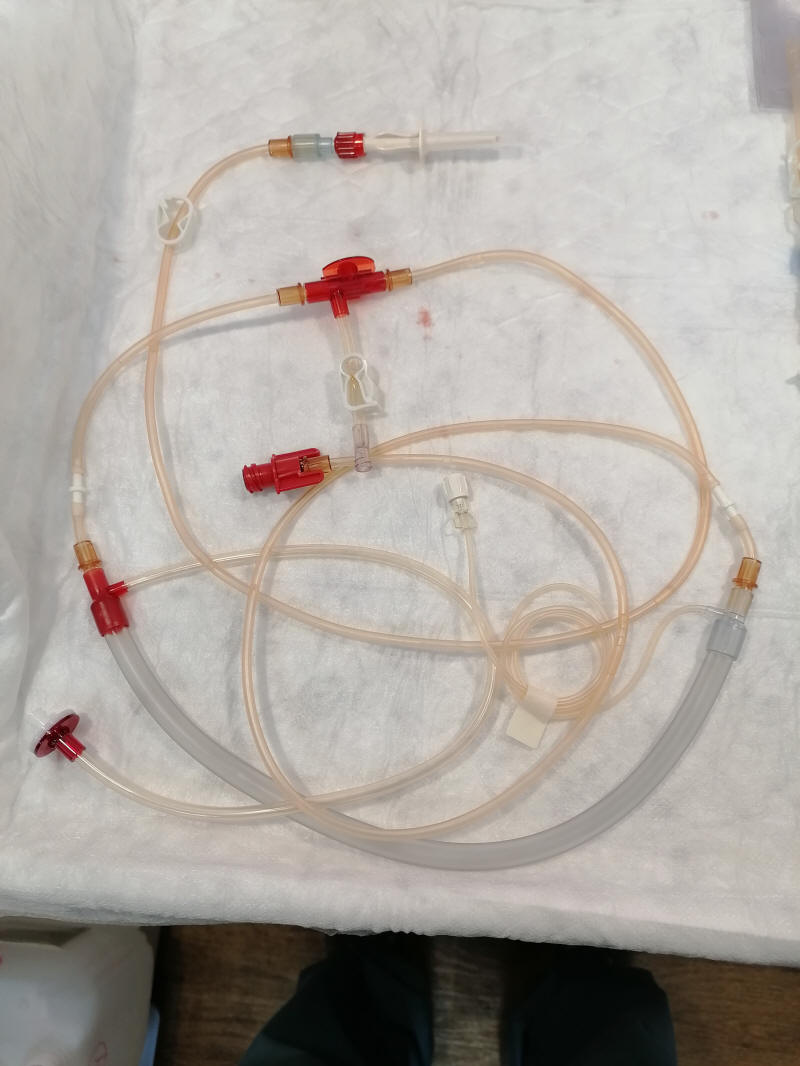

Вскрыли и разложили систему магистралей. Система состоит из 2-х частей - артериальная - линия забора крови и венозная - линия возврата крови.

Фото 351

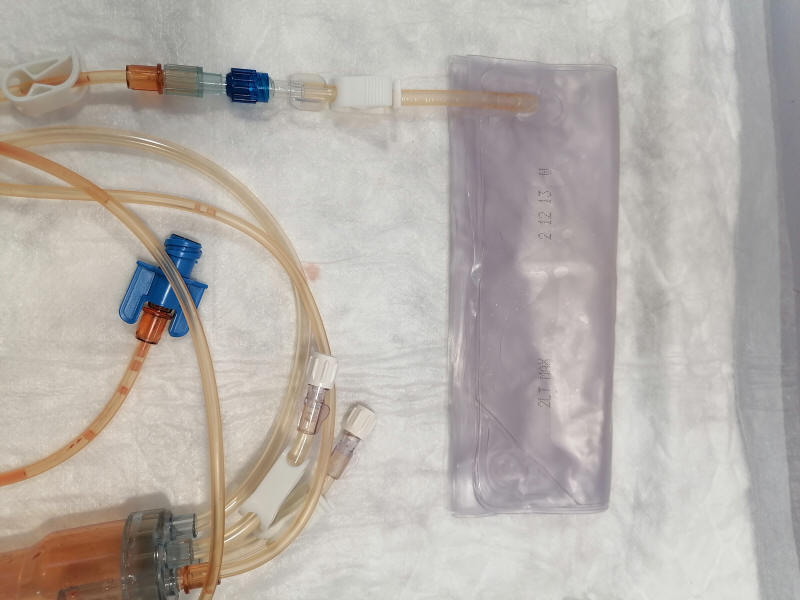

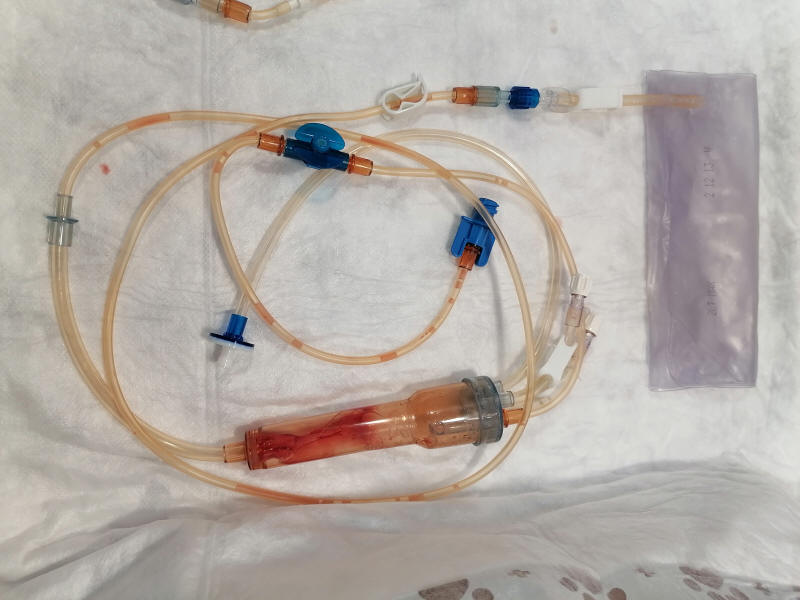

Венозная линия возврата крови.

Фото 352

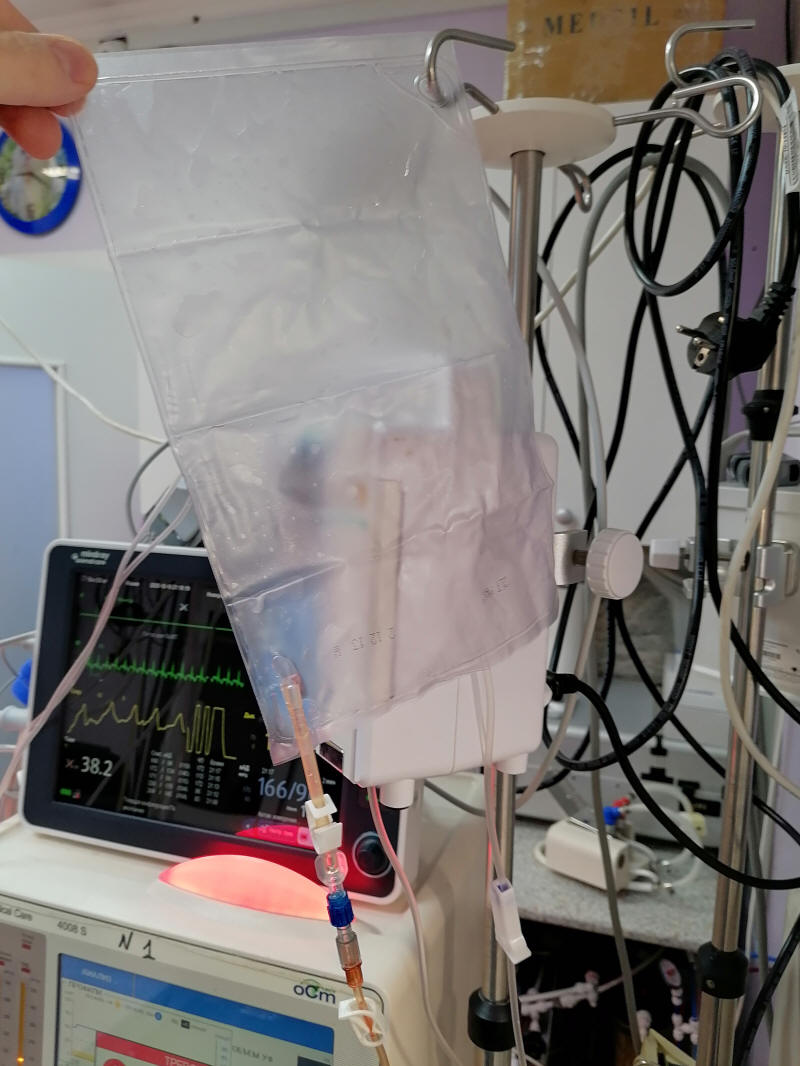

Пакет для слива физраствора.

Фото 353

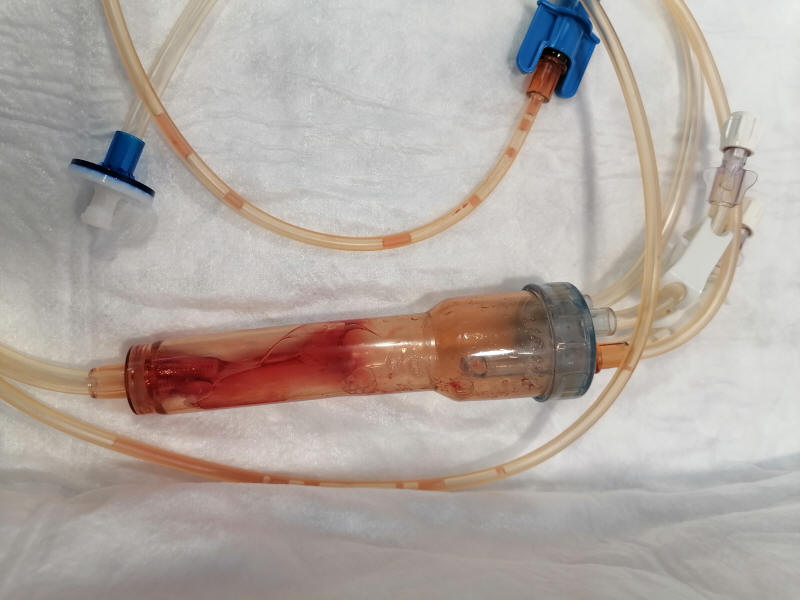

Основная - венозная воздушная ловушка.

Фото 354

Артериальная линия забора крови.

Фото 355

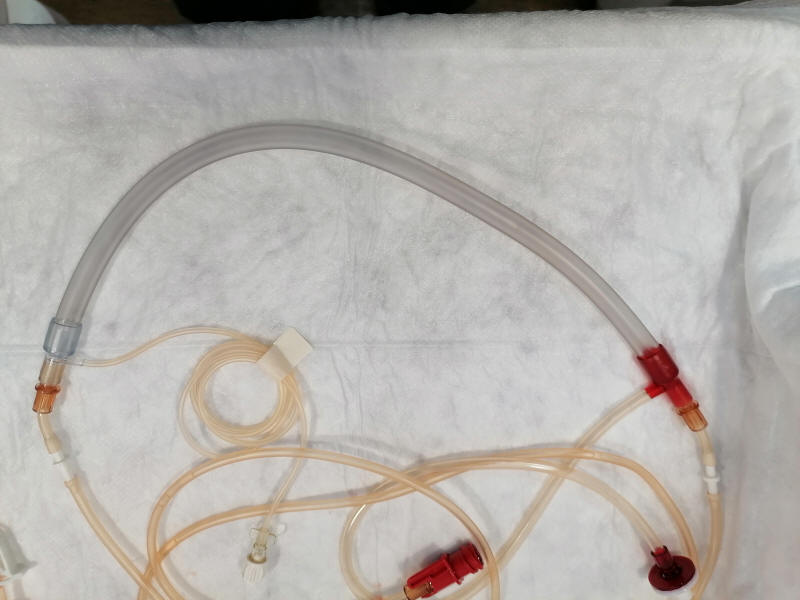

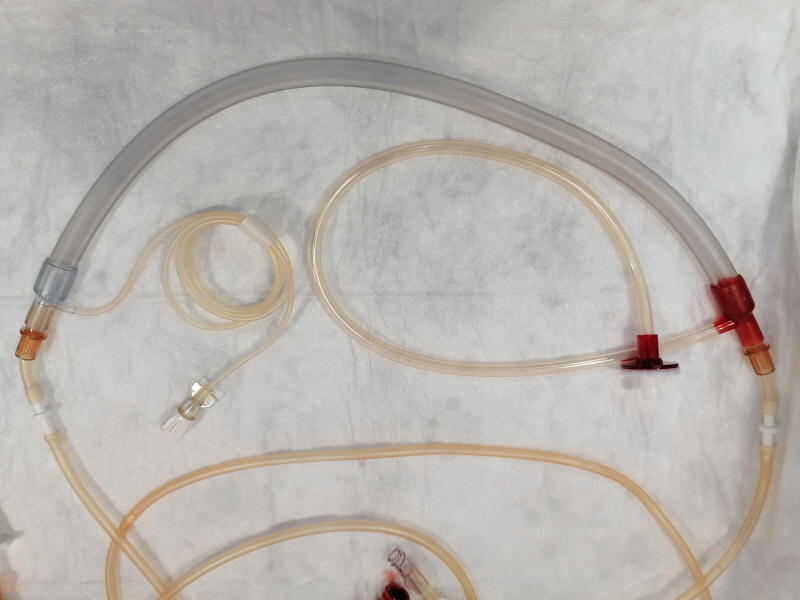

Насосный сегмент.

Фото 356

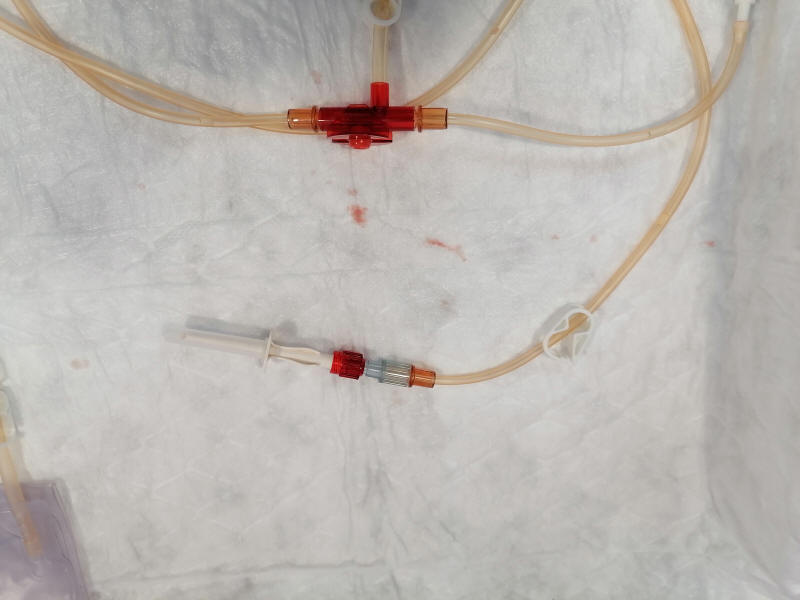

Тонкая линия гепарина. Красный соединитель порта артериального давления.

Фото 357

Пластиковая игла прокола физраствора. Порт с силиконовой мембраной для отбора анализов крови и ответвитель для дополнительных подключений с зажимом - защелкой - зажим Роберта белого цвета.

Фото 358

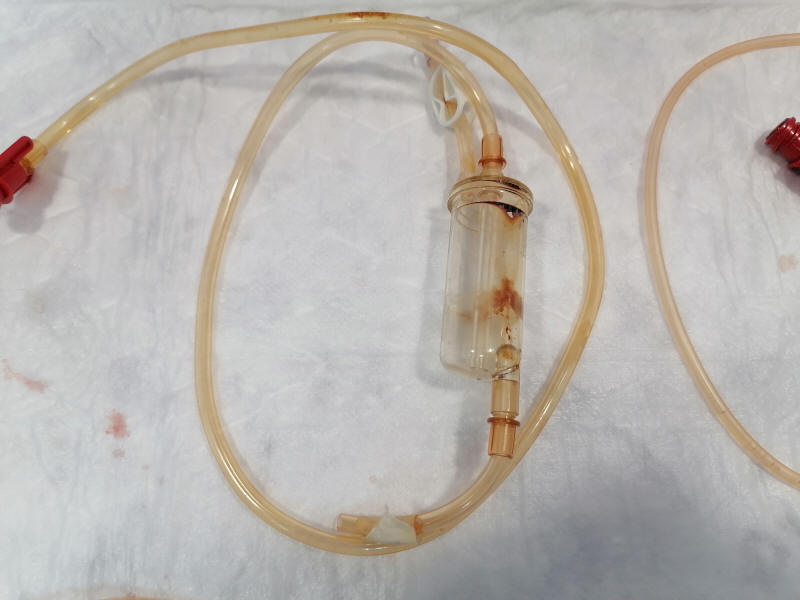

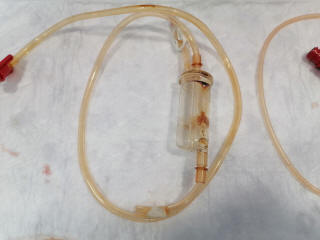

Дополнительная воздушная ловушка на артериальной линии.

Фото 359

Дополнительная воздушная ловушка на артериальной линии.

Устанавливаем венозную часть магистрали на аппарат.

Фото 360

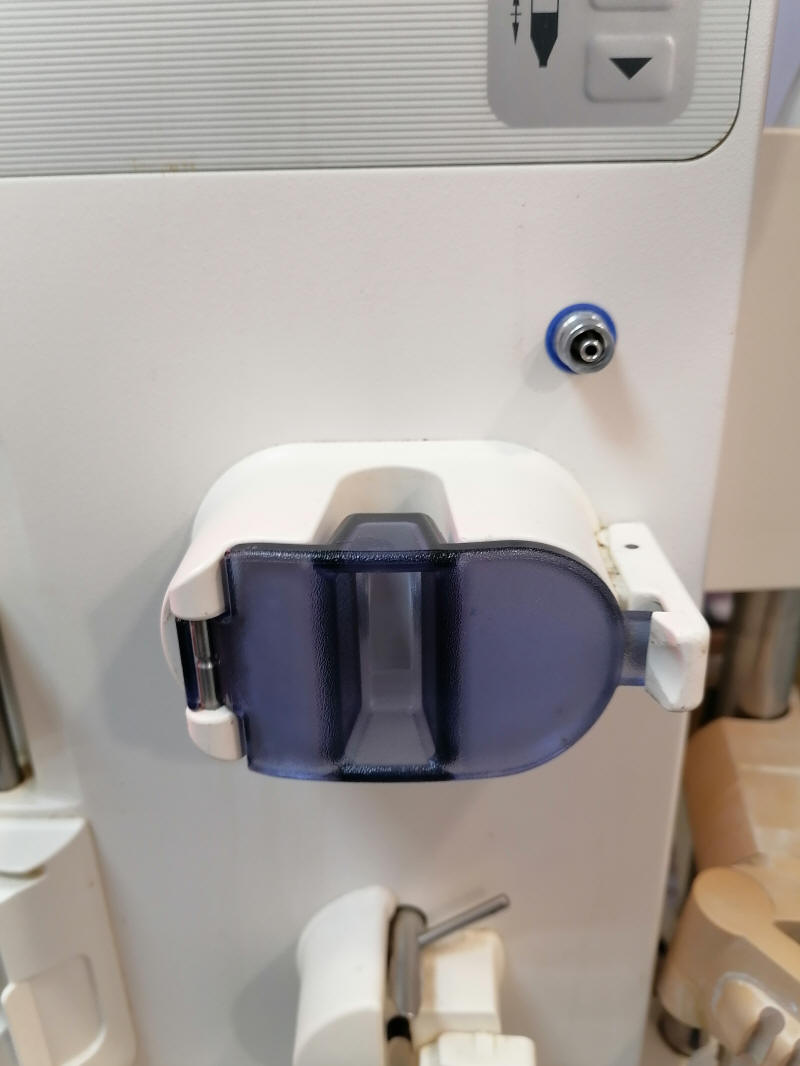

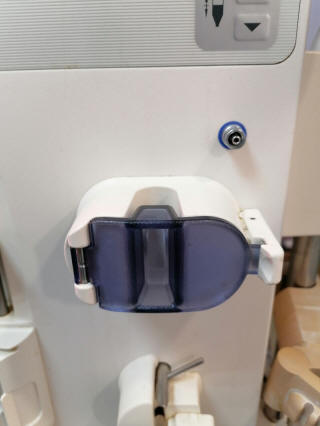

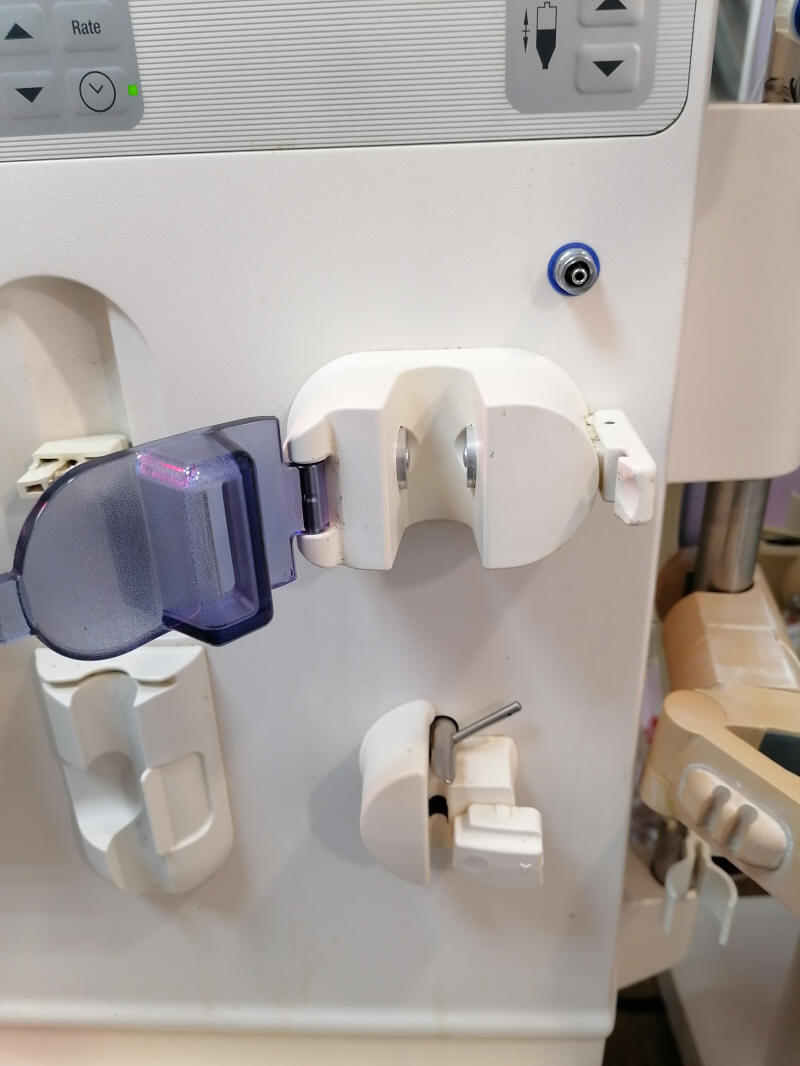

Гнездо основной венозной воздушной ловушки.

Фото 361

Открыли дверцу.

Фото 362

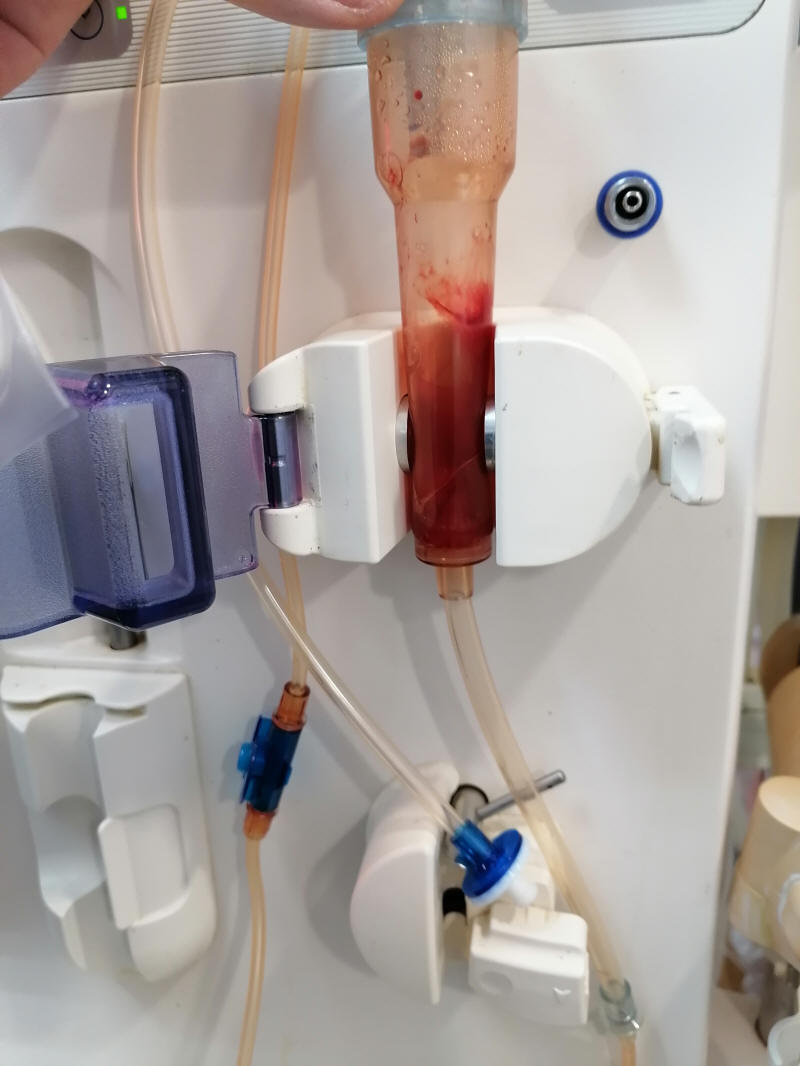

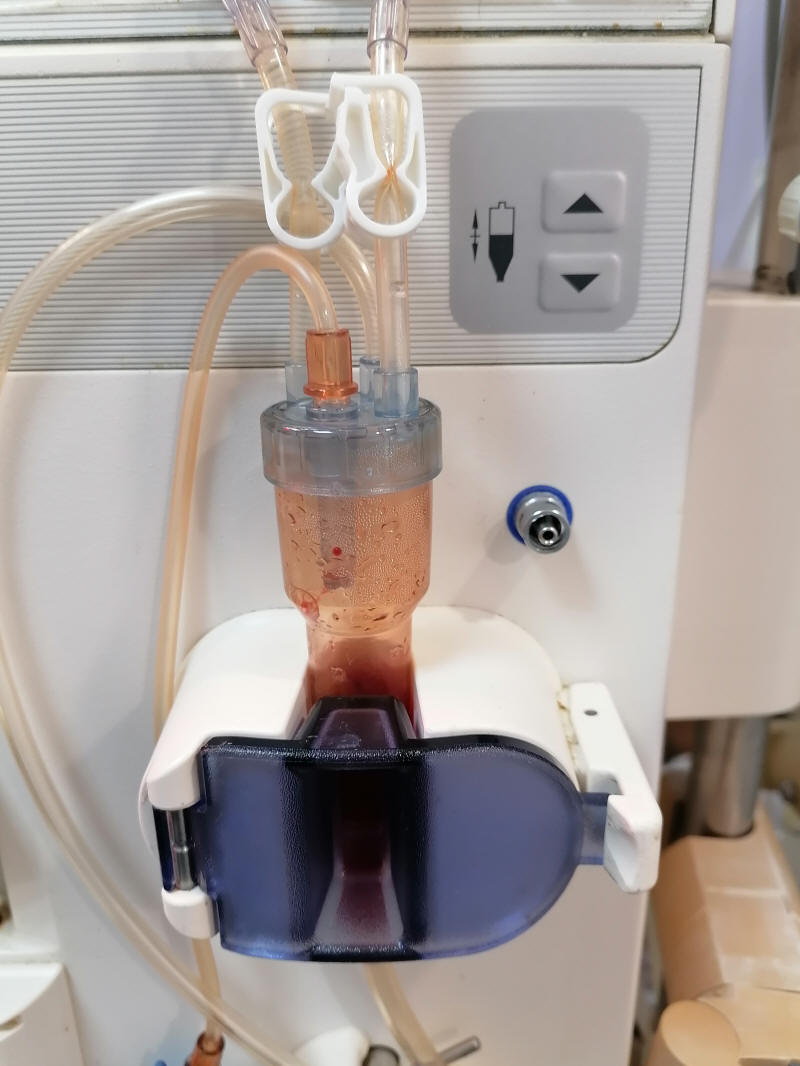

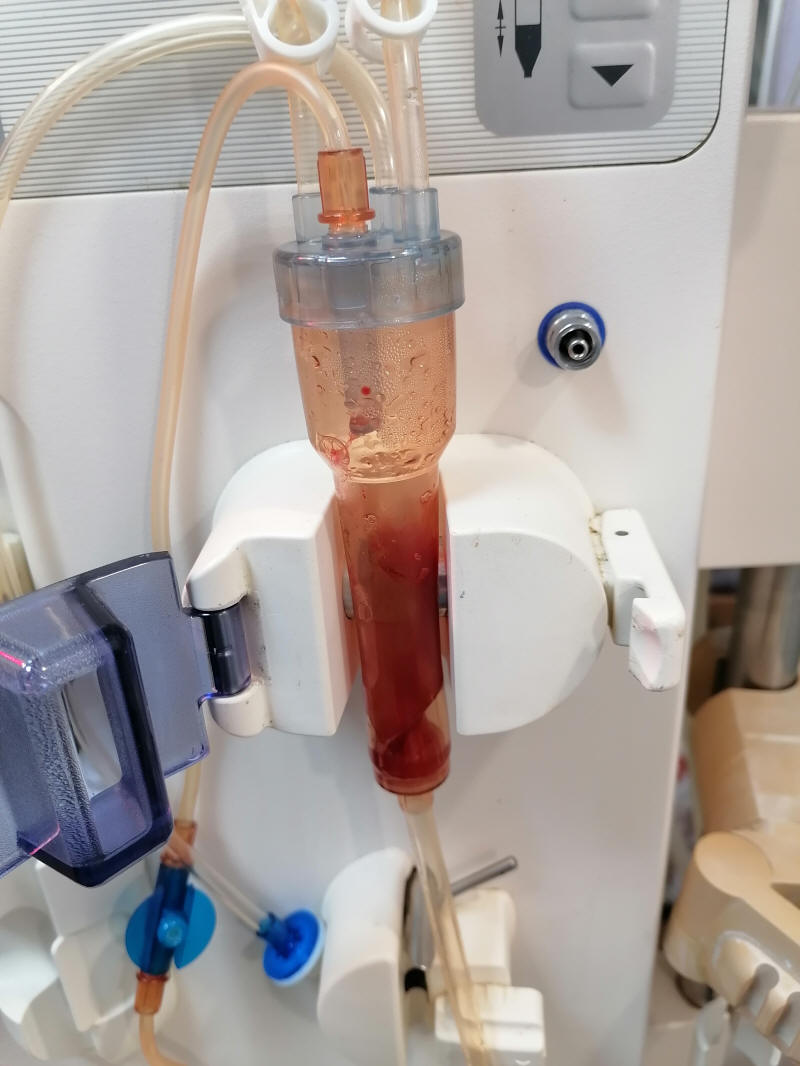

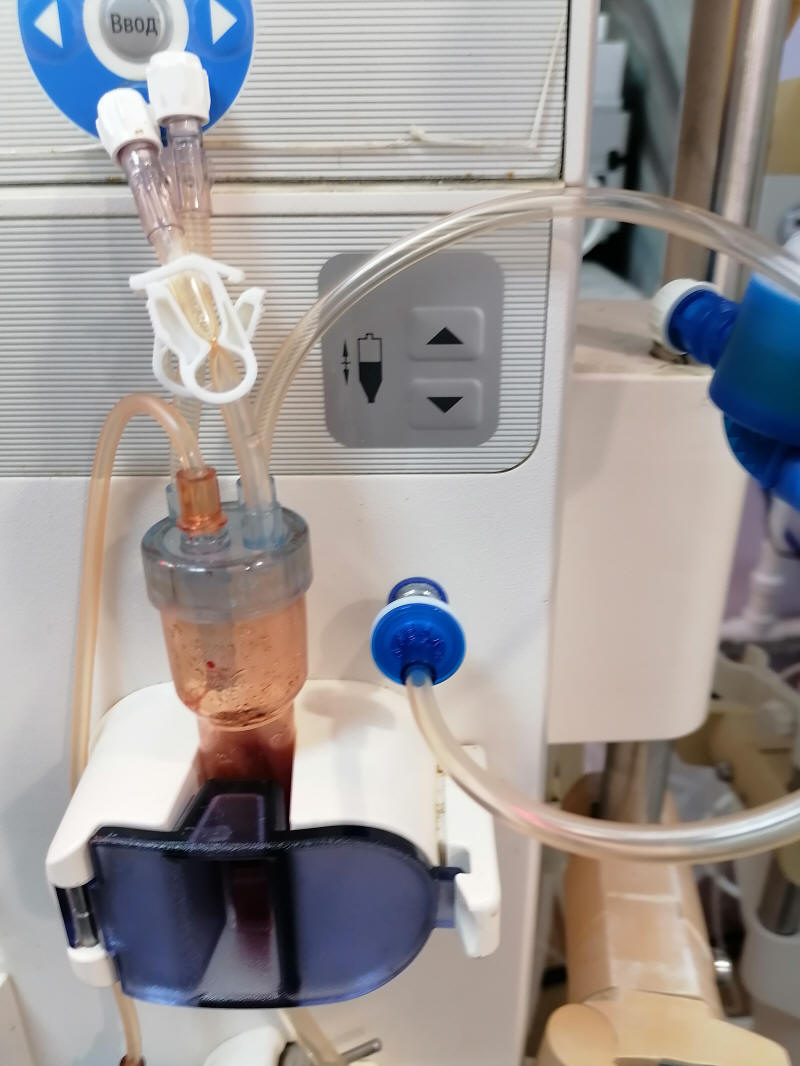

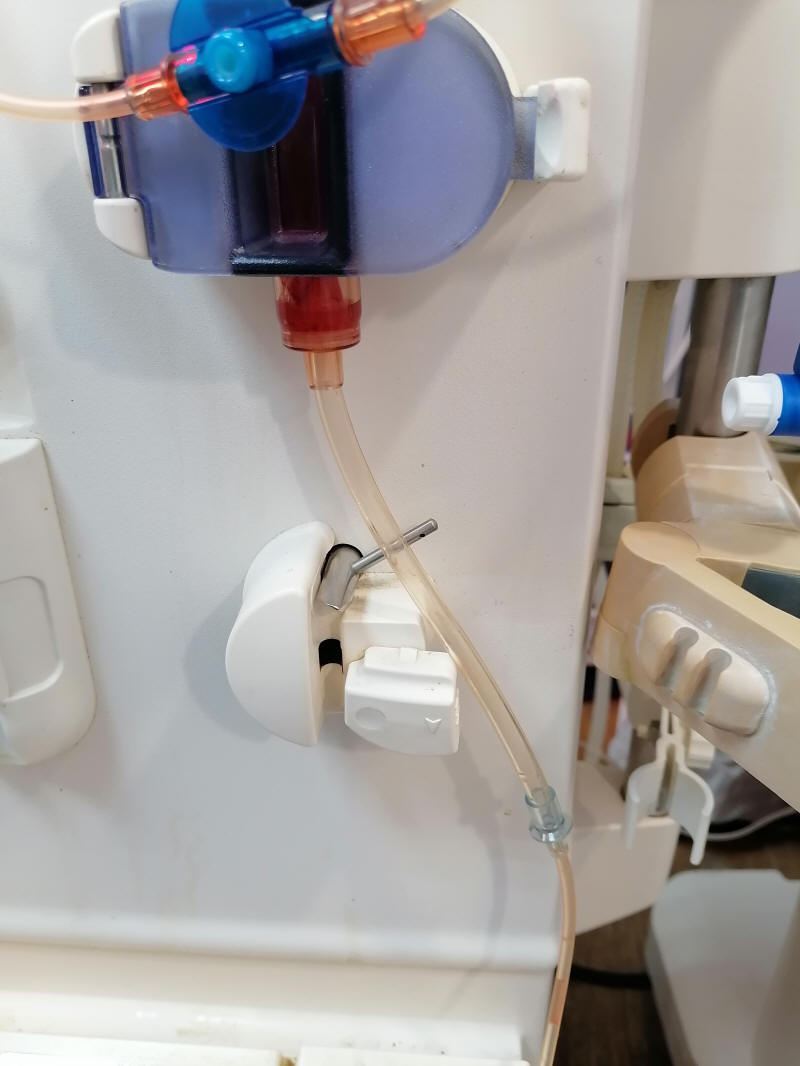

Вставляем венозную воздушную ловушку так, чтобы фильтр ловушки был на 1 см ниже нижнего края гнезда - то есть верхнее расширение практически упиралось в гнездо.

А линия подачи крови повернута вперед - к нам.

Фото 363
